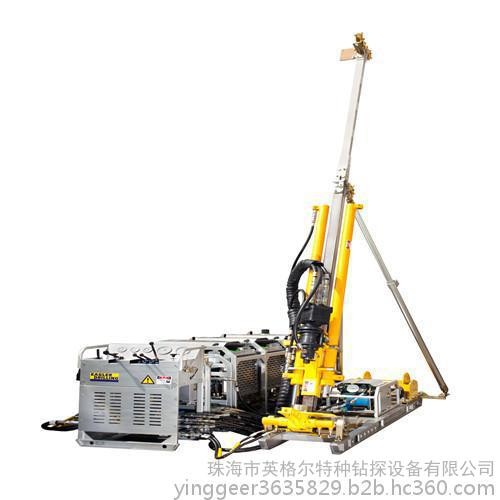

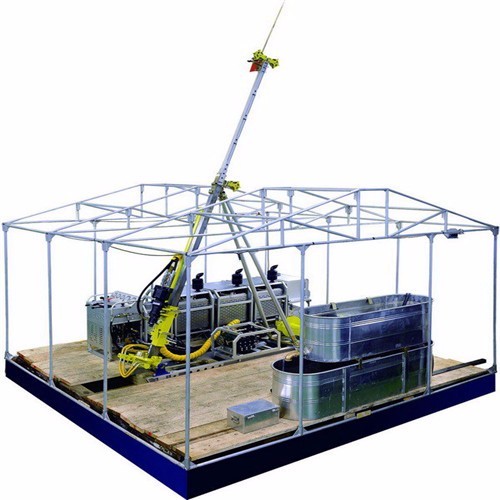

EP600便攜式全液壓頂驅繩索取芯巖芯鉆機

鉆探能力:

鉆桿規格

鉆孔直徑mm

取芯直徑mm

鉆探深度m

鉆孔傾角

HQ

96

63.5

100

45°-90°

NTW

75.7

56

300

BTW

60

42

600

上述鉆深能力根據野外實地作業所得。鉆機鉆進能力受鉆孔傾角、所選用的鉆具、地層條件、鉆探技術及配套設備等因素的影響而有所不同；使用非英格爾指定的鉆機零配件和鉆具產品，英格爾不保證該鉆機可以達到上述額定鉆深能力。



鉆機參數：

EP600技術參數

發動機

型號

KUBOTA  D1105-T

額定功率/轉速

23.5KW(單臺)/ 3000rpm

液壓系統

最高壓力

21MPa

最大流量

160L/min

冷卻方式

風冷，水冷可選

頂驅動力頭

最大扭矩

600NM

最高轉速

1300rpm

給進行程

1.83m

提升力與給進力

50KN/30KN(單條油缸)

液壓卷揚機

提升力

700kg

提升速度

150m/min

鋼絲繩直徑

5mm

容繩量

650m

給進梁與桅桿

總高

5m

鉆進角度

45°-90°

夾持器

適用鉆桿

HTW,HQ,NTW,BTW

外形尺寸與重量（(長X寬X高)）

鉆架模塊

3000X500X700（170kg）

發動機模塊

840X600X875（180kg）

操作臺模塊

640X440X917（116kg）

液壓油箱模塊

820X390X770（110kg）

供油供電模塊

750X450X945（50kg）

泥漿泵模塊

740X490X360（80kg）

卷揚機模塊

742X600X356(86kg)

泥漿池和攪拌器模塊

2160X594X688（80kg）
