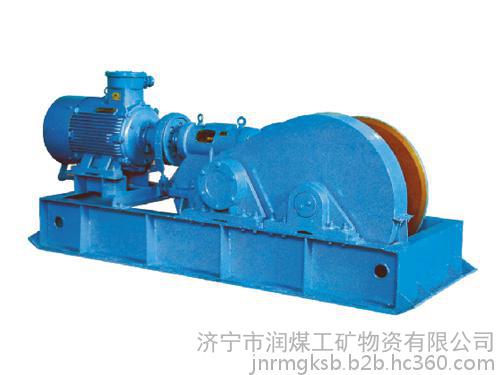

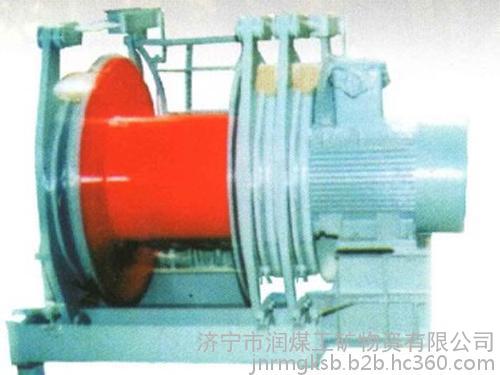

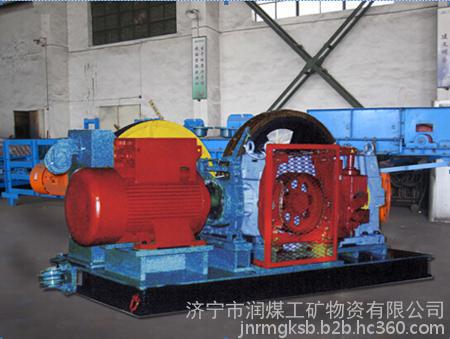

SQ-100/90B無極繩連續牽引車

1、用途

無極繩連續牽引車，是煤礦井下巷道以鋼絲繩牽引的一種普通軌道運輸設備；適用于長距離、大傾角、多變坡、大噸位工況條件下的工作面順槽、采區上（下）山和集中軌道巷等材料、設備的不經轉載的直達運輸；是替代傳統小絞車接力、對拉運輸方式，實現運輸整體液壓支架和礦井各種設備的一種理想裝備；也可用于金屬礦山的井下巷道和地面，坡度不大且有起伏變化的軌道運輸，最大適應傾角不得大于18°。

2、特點

無極繩連續牽引車，吸收了繩牽引卡軌車的先進技術，借鑒了傳統無極繩絞車的實用經驗，創造性開發研制的一種實用新型輔助運輸裝備，是對井下輔助運輸系統的進一步完善和提高。綜合起來有如下性能特點：

（1）可靠性高，操作簡單。采用機械傳動方式，設置兩套制動系統，可靠性高且結構緊湊；按鈕控制，操作方便，極大地降低了對工人的操作要求，大大地減少了勞動強度。

（2）一機多能，用途廣。無極繩連續牽引車既可使用在順槽，又可應用在采區上（下）山，還可布置在集中軌道巷，又能為掘進后配套服務。

（3）布置靈活，適應性強。

l 系統既能布置成雙軌單運輸，又能布置成四軌雙運輸，還能布置成三軌雙運輸。

l 無極繩連續牽引車的絞車可布置在軌道一直線上，平行于軌道布置，也可布置成與軌道成一定角度。

l 雙軌單運輸，可采用兩根鋼絲繩同在軌道內側，也可采用主繩在軌道內側，而副繩在軌道外側的布置形式。

l 絞車采用雙向出繩，進出繩方便且體積較小。既可利用原有硐室布置，又能靠巷道側幫布置，可適應不同巷道工況靈活布置。

（4）可實現巷道水平轉彎運輸。根據巷道轉彎角度配置必要的專用彎道護軌裝置，達到水平曲線運輸之目的。

（5）配置靈活，便捷安裝。根據不同條件，選用不同方案，采用不同輪組配置方式，可適應起伏變化坡道的不同運輸需求；采用靈活的固定結構，拆裝便利；尾輪固定簡單，適應運輸距離的變化，可快捷地移動。

（6）容繩量大，運行費用低。采用機械式張緊裝置張緊鋼絲繩,鋼絲繩張力隨牽引工況而變化；采用導向輪分繩,避免鋼絲繩咬繩,減少鋼絲繩磨損，鋼絲繩使用壽命長；梭車采用儲繩結構，可減少有運距變化巷道鋼絲繩浪費；部件采用可靠的機械結構，故障率低，維護量小。

（7）連續運輸，安全高效。安裝區段內直達運輸，無需轉載，減少人力倒車次數，減輕了作業人員的勞動強度；大大降低了管理人員的管理難度，以及設備使用的事故率。

主要技術參數

型號：SQ-100/90B

牽引力(KN)：100/65

電機功率(KW)：90KW

牽引力速度(M/S)：0.67/1.12m/s

鋼絲繩最小直徑：φ26

鋼絲繩結構：6x19S+FC

最小破斷拉力（KN）:373KN

驅動滾筒最小直徑：1400mm

軌距：600或900

外形尺寸:2859x1698x1606
