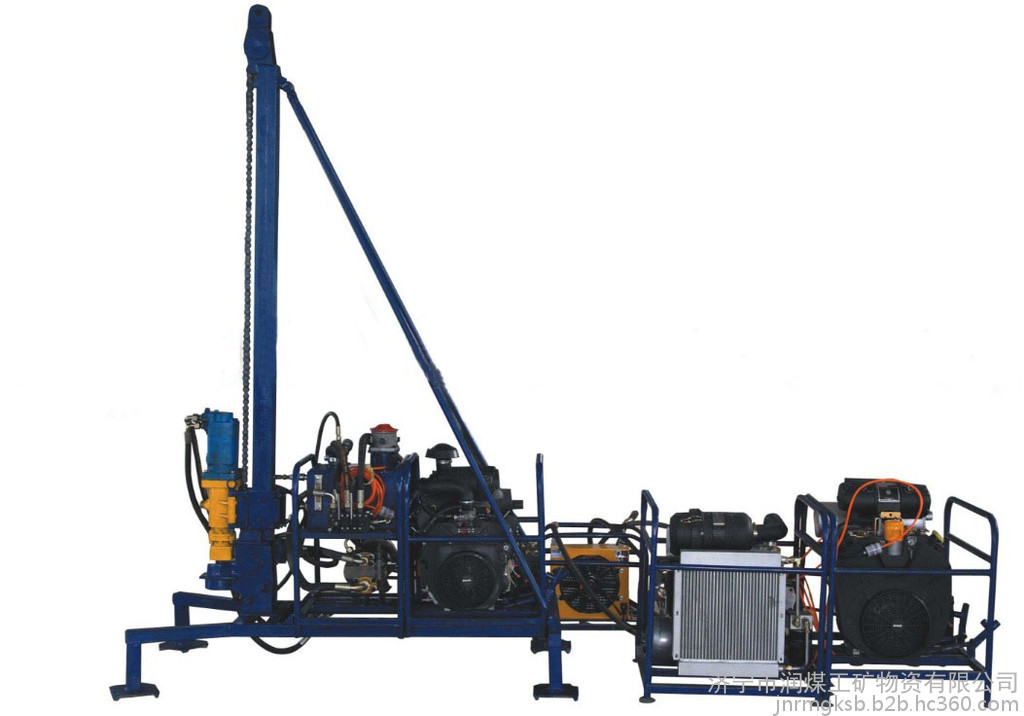

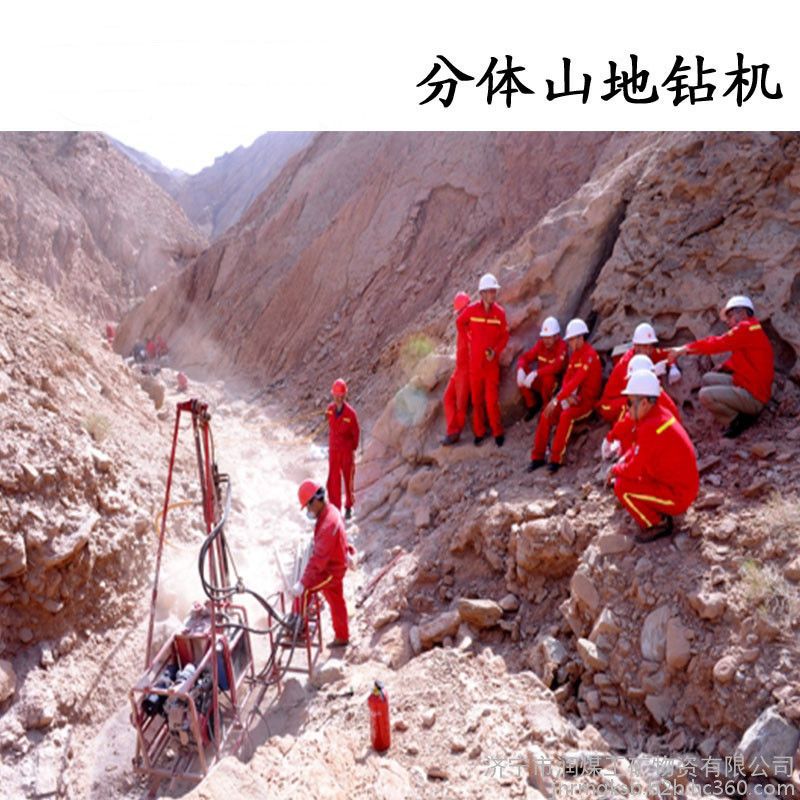

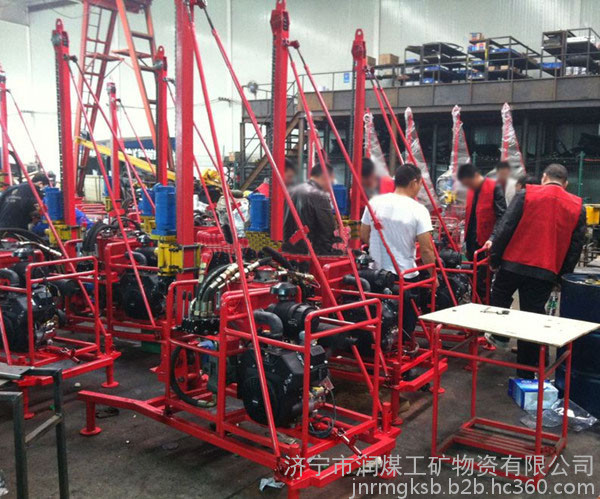

30型山地鉆機是我公司新近開發和生產的一種山地地震勘探鉆孔設備，可廣泛應用于車載鉆機無法作業的崎嶇山地等地區。該鉆機具有以下特點：
1、 鉆井效率高，使得作業成本降低；
2、 結構簡單，便于拆裝和維護；
3、 操作更賦予人性化
4、 總體重量輕，且為分體結構，便于搬遷和運輸。
鉆機工作原理
1、 液壓系統
鉆機通過液壓變量油泵將發動機的機械能轉化為液壓能，并通過管路傳遞到兩個定量液壓馬達，從而實現鉆具的回轉、加壓和提升
2、 鉆機發動機
發動機總成作為鉆機的動力源，通過聯軸器來驅動液壓油泵工作。
3、 井架
井架作為動力頭和加壓馬達的支架及導軌，承受鉆井過程中所產生的軸向力和旋轉扭矩。
4、動力頭作用和結構
動力頭主要是用來驅動鉆具旋轉，將扭矩經鉆桿傳遞至鉆頭，配合釬頭的沖擊和系統加壓力，達到鉆井目的。動力頭結構如圖四所示。液壓馬達軸與中心管通過平鍵連接進而驅動鉆具來實現旋轉。
5、 散熱器
散熱器總成由散熱器、風扇和直流電機等組成。
在鉆機工作時液壓系統將產生大量的熱能，通過直流電機驅動獨立風扇，以吸風的形式來冷卻散熱器內循環的液壓油，來保證液壓系統的正常工作。
6、 空壓機組
空壓機組由空壓機和發動機組成。空壓機主機的作用是為鉆機進行空氣鉆井和空氣振擊鉆井提供洗井介質----壓縮空氣。
7、 潛孔沖擊器
潛孔沖擊器是山地鉆機空氣鉆井的主要鉆具，它是利用壓縮空氣使?jié)摽讻_擊器活塞產生往復運動帶動釬頭實現鑿巖鉆井。該鉆具結構簡單，鑿巖效率高，使用維護方便。
技術參數:
機型
30
鉆孔深度
30m
鉆孔方法
空氣震擊鉆孔
螺旋鉆井及泥漿泵鉆孔（備選）
鉆孔（成孔）直徑mm
空氣震擊鉆孔
巖石地層70-90，松散底層75-95
泥漿鉆孔
75-90
鉆桿（直徑*長度）
空氣震擊鉆機mm
60*1500
泥漿鉆孔mm
動力頭
額定扭矩N.M
800-900
轉速范圍r/min
0-135
鉆機加壓及提升功能
給進加壓力N
5500-6000
鉆具提升力KN
12-16
鉆具大升降速度m/s
0.71-0.81
主機發動機功率kw/轉速m/s
26/3600
液壓系統
流量L/min
0-60
工作壓力Mpa
20
空壓機組
機型/配置數量
活塞式/1組
風量m3/min
3.5
工作壓力Mpa
0.8
發動機功率kw/轉速r/min
26/3600
