蒸汽疏水閥概述：

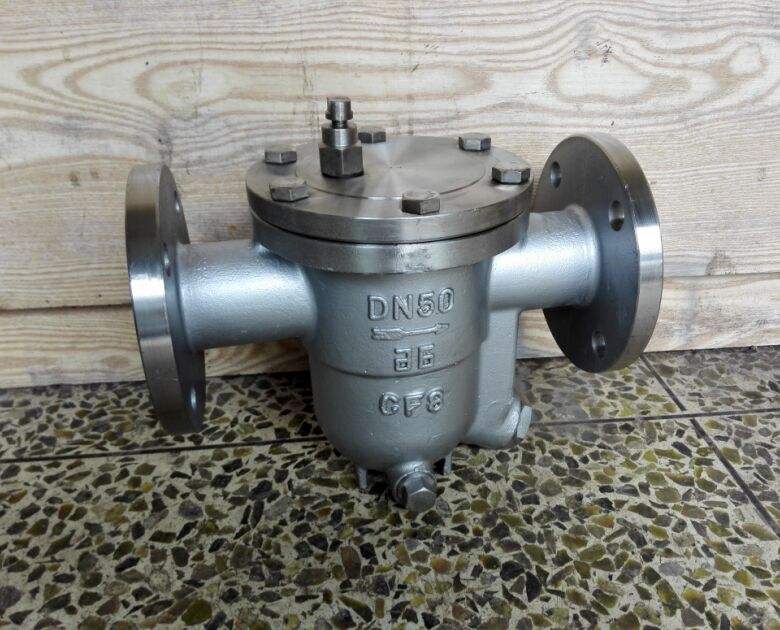

CS41H蒸汽式疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。自由浮球式疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
能連續排水、性穩定、排水量大、漏水量小。
蒸汽疏水閥零部件材料：http://www.shjbn.net/ssfxl 閥體材料 鑄鐵、碳鋼WCB、不銹鋼304 閥蓋材料 鑄鐵、碳鋼WCB、不銹鋼304 閥座球材料 不銹鋼304 過濾網 不銹鋼304 蒸汽疏水閥法蘭連接外形尺寸： GB、JB 產品型號
Produstion Type 口徑 尺寸Dimensions DN L H D D1 D2 b f Z-φd CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B 15 195 195 95 65 45 14 2 4-φ14 20 195 200 105 75 55 14 2 4-φ14 25 215 225 115 85 65 14 2 4-φ14 CS41H-16C、25 C、40C
CS41H-16D、25 D、40D 25 270 245 115 85 65 14 2 4-φ14 32 270 250 135 100 78 16 2 4-φ18 40 280 290 145 110 85 16 3 4-φ18 50 290 300 160 125 100 16 3 4-φ18 CS41H-16C、25C
CS41H-16F、25F 50 410 380 160 125 100 16 3 4-φ18 65 410 380 180 145 120 18 3 4-φ18 80 430 420 195 160 135 20 3 8-φ18 100 430 440 215 180 155 20 3 8-φ18 125 480 510 245 210 185 22 3 8-φ18 150 480 510 280 240 210 24 3 8-φ23 蒸汽疏水閥螺紋連接外形尺寸： GB、JB 尺寸
Dimensions 型號Type CS11H-16C 口徑DN 15 20 25 32 40 50 L 150 150 150 270 280 290 H 195 195 195 250 290 300 H1 103 103 103 108 108 108
