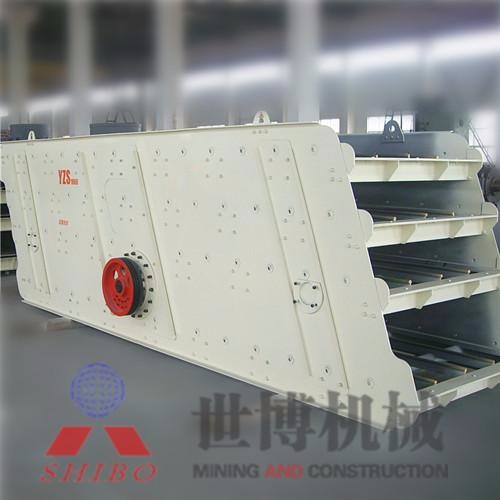

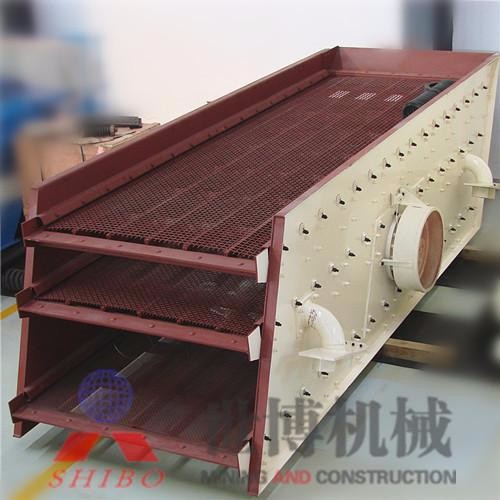

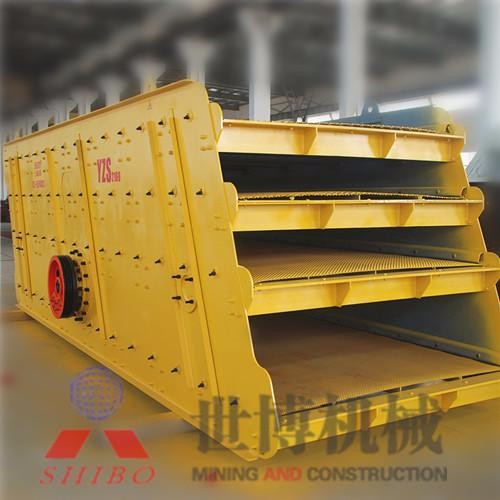

振動篩簡介：

    圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。

振動篩傳動方式：     電動機經三角帶使激振器偏心塊產生高速旋轉，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。





振動篩技術參數：





型號

篩面尺寸

篩面層數

篩孔尺寸 (mm)

最大進料邊長(mm)

處理能力(t/h)

功 率 (kW)

振動頻率(r/min)

雙振幅 (mm)

2YZS1237

3700×1200

2

3-100

400

10-80

11

750-950

5-9

3YZS1237

3700×1200

3

3-100

400

10-80

11

750-950

5-9

2YZS1548

4800×1500

2

3-100

400

30-200

15

750-950

5-9

3YZS1548

4800×1500

3

3-100

400

30-200

15

750-950

5-9

2YZS1848

4800×1800

2

3-100

400

50-250

18.5

750-950

5-9

3YZS1848

4800×1800

3

3-100

400

50-250

18.5

750-950

5-9

4YZS1848

4800×1800

4

3-100

400

50-250

18.5

750-950

5-9

2YZS1860

6000×1800

2

3-100

400

65-586

22

750-950

5-9

3YZS1860

6000×1800

3

3-100

400

65-586

22

750-950

5-9

4YZS1860

6000×1800

4

3-100

400

65-586

30

750-950

5-9

2YZS2160

6000×2100

2

3-100

400

81-720

22

700-900

5-9

3YZS2160

6000×2100

3

3-100

400

81-720

30

700-900

5-9

4YZS2160

6000×2100

4

3-100

400

81-720

30

700-900

5-9

2YZS2460

6000×2400

2

3-150

400

100-810

30

700-900

5-9

3YZS2460

6000×2400

3

3-150

400

100-810

37

700-900

5-9

4YZS2460

6000×2400

4

3-150

400

100-810

37

700-900

5-9
