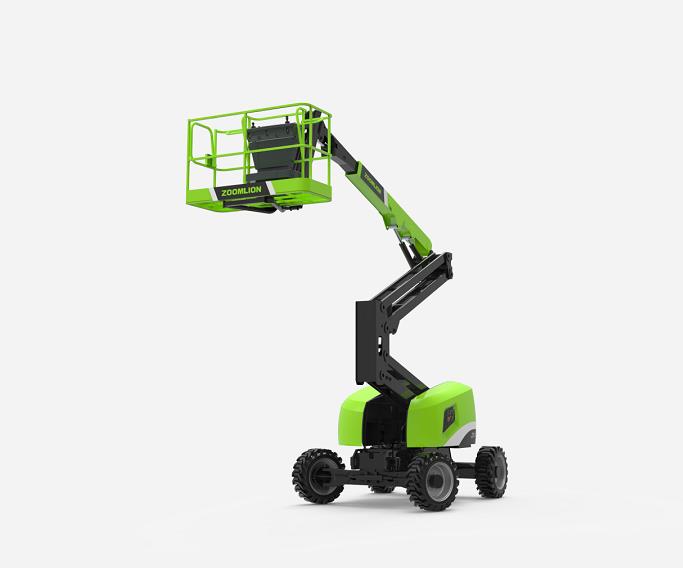

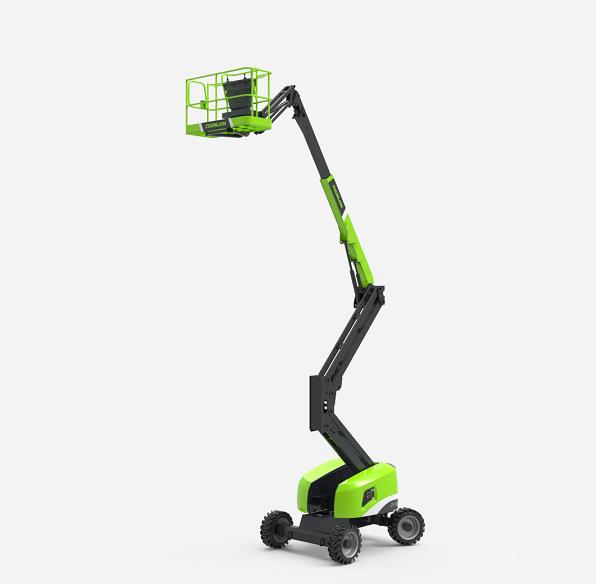

曲臂式高空作業平臺
曲臂式高空作業平臺采用模塊化、輕量化、通用化、智能化等現代化設計手段，具有高承載能力、高可靠性、高舒適性等特點，具有出色的向上和向外跨越能力。四輪驅動和擺動輪軸系統大幅度提高越野性能，爬坡能力高達45%，能夠適應各類惡劣工況。臂架系統終身免潤滑，降低設備的持有費用。外擺式的發動機托盤設計，定期維護更加方便快捷。零尾擺緊湊型設計，狹小區域來去自如。標配飛臂，臂架更靈活，工作范圍更廣泛。
- 產品描述
- 規格配置
a. 場地適用性強：越野底盤四輪液壓驅動；泡沫灌注式越野輪胎；擺動輪軸系統
b. 勝任狹窄空間：緊湊型折疊臂架；零尾擺轉臺；標配飛臂；180°平臺擺角
c. 低持有費用：臂架系統終身免潤滑；可靠性高，使用壽命長；智能故障診斷；遠程監控和租賃管理平臺；通用的易損件
d. 挑戰極限工況：250kg額定載荷； 大5°工作角度；45%大爬坡能力；7.32m跨越高度；36.3kw強勁動力
- 產品描述
- 規格配置
|
型號 |
ZA14J |
|
|
尺寸 |
工作高度 |
15.42m |
|
平臺高度 |
13.72m |
|
|
平臺幅度 |
7.62m |
|
|
跨越高度 |
7.32m |
|
|
儲藏長度 |
6.57m |
|
|
儲藏寬度 |
2.3m |
|
|
儲藏高度 |
2.27m |
|
|
工作平臺長度 |
1.83m |
|
|
工作平臺寬度 |
0.76m |
|
|
軸距 |
2.36m |
|
|
離地間隙 |
420mm |
|
|
性能 |
額定載荷 |
250kg |
|
行駛速度 |
6.8km/h |
|
|
爬坡能力 |
45%(24°) |
|
|
輪軸擺動高度 |
100mm |
|
|
內轉彎半徑 |
2.06m |
|
|
外轉彎半徑 |
4.78m |
|
|
輪臺回轉角度 |
360° |
|
|
尾擺 |
0m |
|
|
平臺擺動角度 |
180° |
|
|
工作角度 |
5° |
|
|
工作風速 |
12.5m/s |
|
|
動力 |
發動機型號 |
D436-L3i-CN3 |
|
發動機功率 |
36.3kw/2800rpm |
|
|
燃油箱容量 |
65L |
|
|
輔助動力 |
12V |
|
|
控制電壓 |
12V |
|
|
液壓系統容量 |
150L |
|
|
液壓油箱容量 |
140L |
|
|
輪胎 |
輪胎型號 |
315/55 D20 灌注式輪胎 |
|
重量 |
整機重量 |
5900kg |
