試驗機鑄鐵底座是拉力、壓力、疲勞等各類試驗機的“穩定基石”，其設計合理性直接決定試驗機的測量精度、運行穩定性與使用壽命。作為承載試驗機主機、被測工件及動態加載力的核心部件，鑄鐵底座需兼顧強度、抗振性、精度保持性等多重要求，通過科學的結構設計與材質選型，為試驗數據的可靠提供底層保障。本文從設計原則、關鍵結構、核心功能及應用適配四大維度，解析試驗機鑄鐵底座的設計邏輯與實用價值。
一、設計核心原則：圍繞“穩定、抗振、準”三大目標
試驗機鑄鐵底座的設計需緊扣試驗場景需求，遵循三大核心原則，避免設計問題導致的試驗誤差：
強度匹配原則：底座額定承載需≥試驗機重量+被測件重量+動態加載力的1.2倍，材質抗拉強度≥300MPa（輕載試驗機選HT250灰鑄鐵，中重載選HT300或QT600球墨鑄鐵），確保動態加載時無變形；
抗振優先原則：通過材質阻尼特性與結構優化，吸收試驗過程中產生的5-2000Hz振動，阻尼比需≥0.03，振動傳遞率≤15%，避免振動干擾傳感器讀數；
精度保持原則：經雙重時效處理（550℃高溫時效+6個月自然時效），殘余應力去除率≥85%，年精度衰減≤0.002mm/m，確保長期使用后基準不漂移。
二、關鍵結構設計：從材質到結構的優化
1.材質選型：鑄鐵為核心，按需適配強度
輕載試驗機（加載力≤50kN，如電子拉力試驗機）：選用HT250灰鑄鐵，成本適中，阻尼比0.03-0.04，滿足常規抗振需求；
中重載試驗機（加載力50-500kN，如液壓試驗機）：選用HT300灰鑄鐵，抗拉強度≥300MPa，抗壓強度≥900MPa，適配中等動態加載；
重載/高頻試驗機（加載力＞500kN或振動頻率＞500Hz，如疲勞試驗機）：選用QT600球墨鑄鐵，抗拉強度≥600MPa，阻尼比0.04-0.05，抗振與抗變形能力更優。

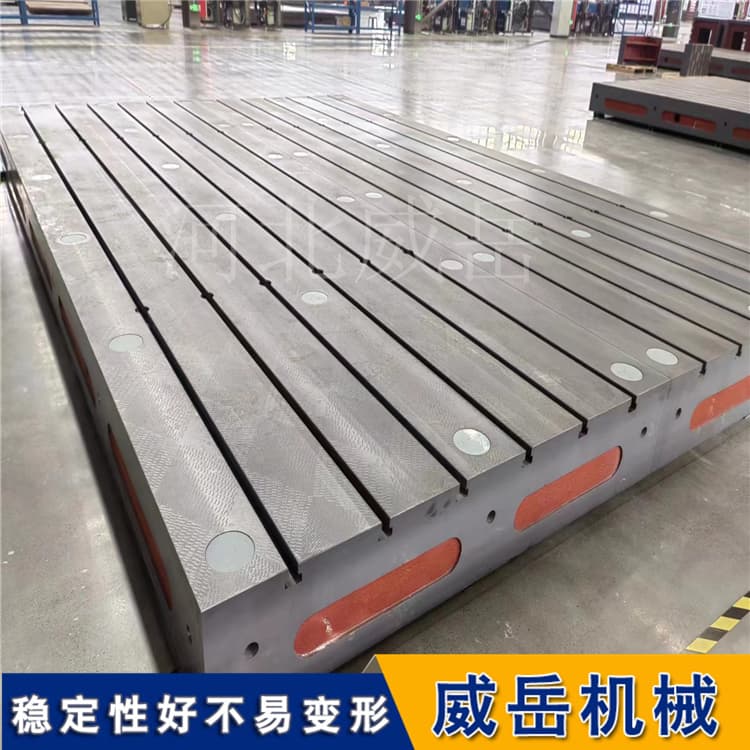

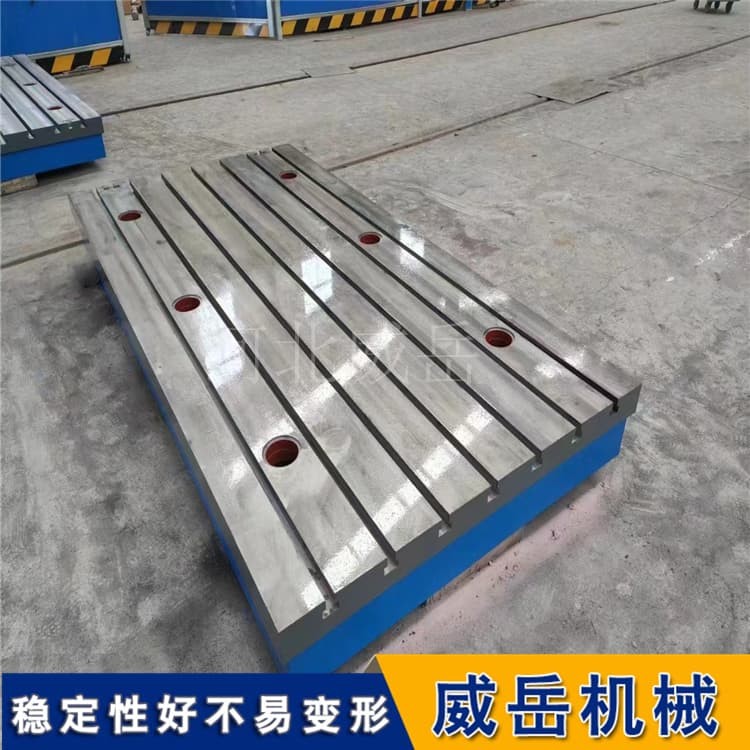

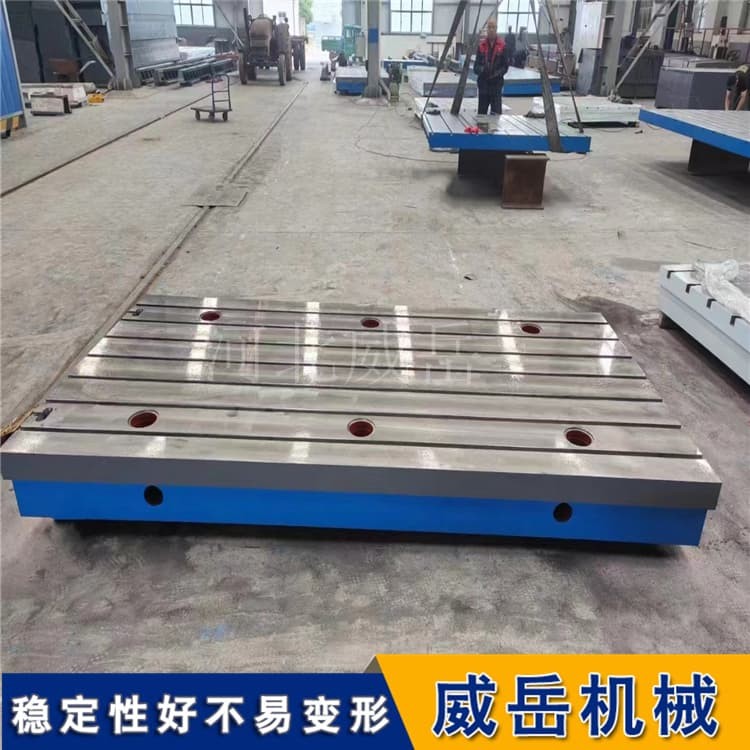

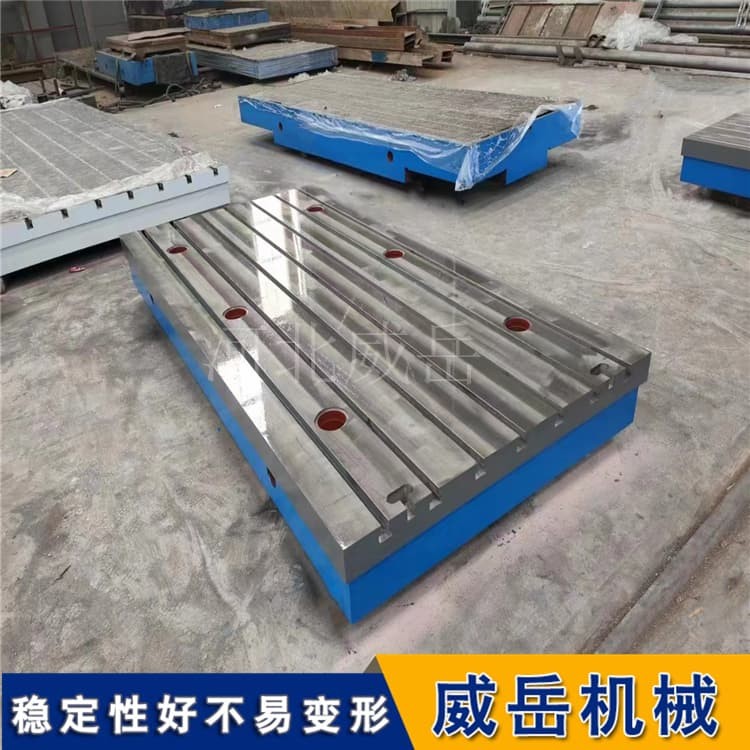

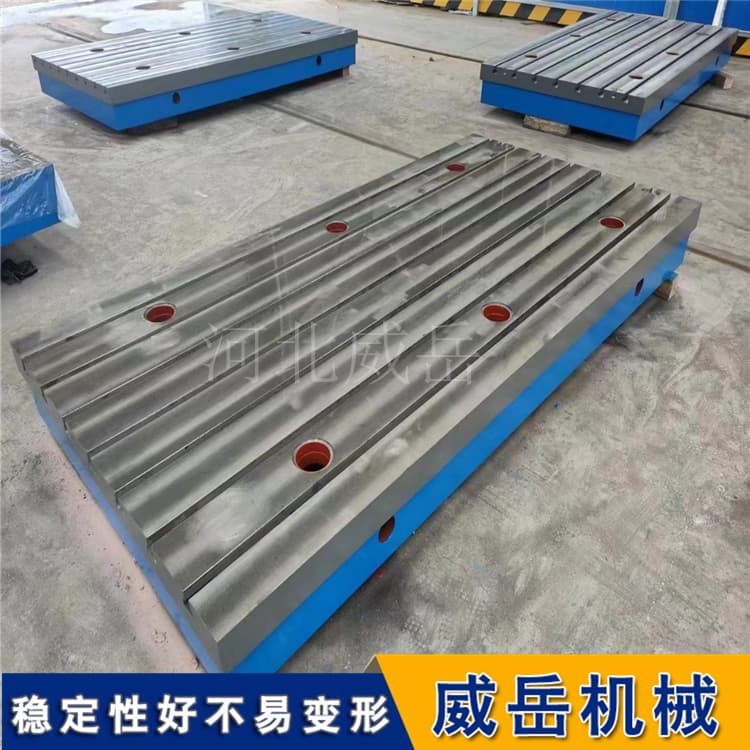

2.結構設計：筋板布局+基準面加工是關鍵
筋板布局：采用“十字筋板+箱型主體”設計，筋板厚度12-15mm，間距200-250mm，形成密集支撐網，比平板結構抗扭剛度提升40%，2000×3000mm底座承載50kN時撓度≤0.02mm；
基準面加工：工作臺面經粗磨→精磨→超精磨三道
工序，平面度誤差≤0.05mm/m（0級精度），表面粗糙度Ra1.6-3.2μm，確保試驗機主機安裝后水平度誤差≤0.01mm/m；試驗機鑄鐵底座的設計與功能，本質是“結構適配需求、材質支撐性能”的結合。通過科學的材質選型、合理的筋板布局、高精度的基準加工，底座不僅能滿足試驗機的承載、定位需求，更能通過抗振減振功能保障試驗數據準，為材料檢測、零部件可靠性驗證等場景提供穩定支撐。在追求試驗精度與效率的當下，鑄鐵底座已成為試驗機不可或缺的核心組成部分，直接影響試驗結果的可信度與企業的研發生產效率。
