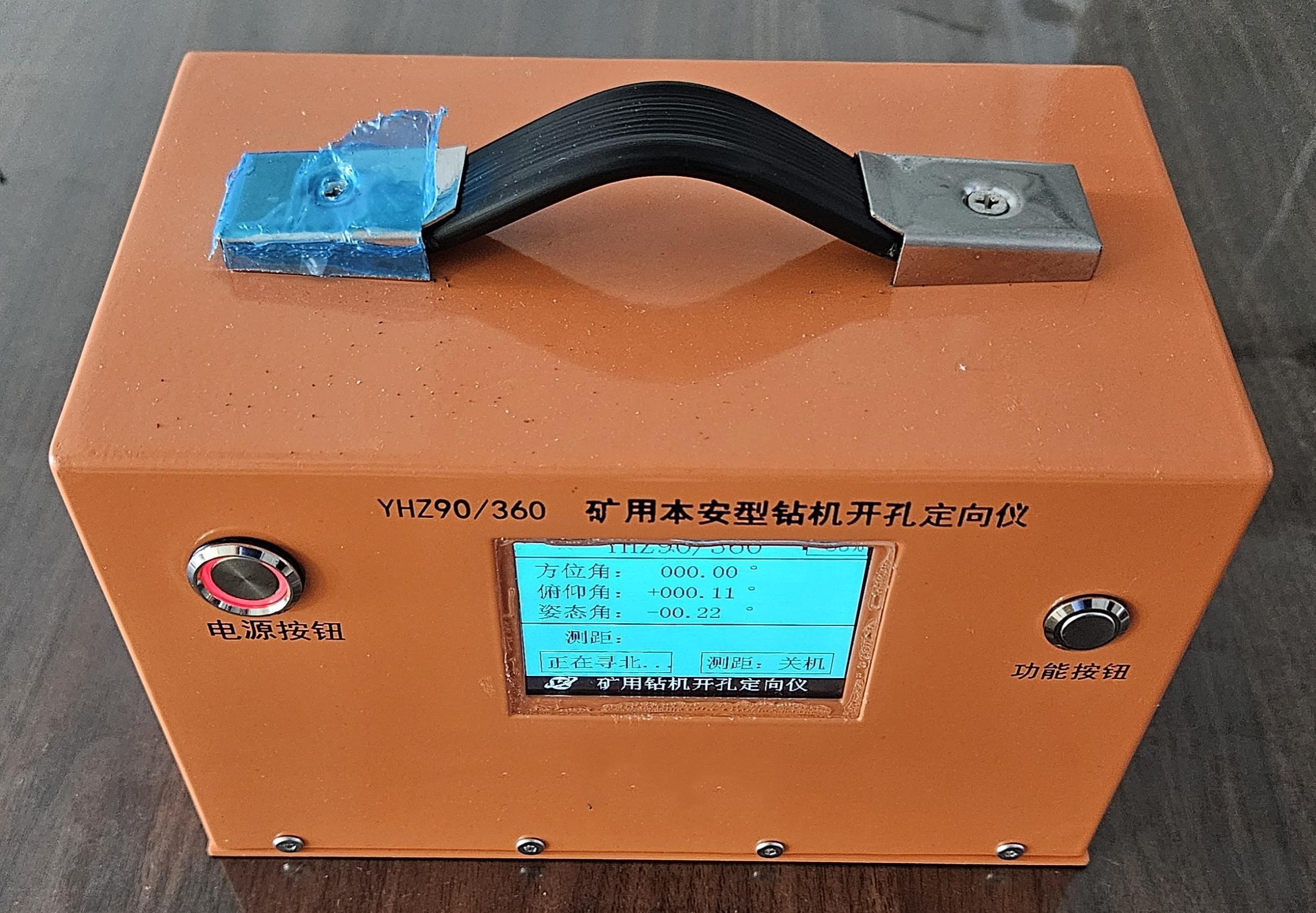

YHZ90/360礦用本安型鉆機開孔定向儀
一。用途與特點
YHZ90/360礦用本安型鉆機開孔定向儀適用于煤礦井下高瓦斯、高粉塵、高溫度環境中垂直孔、水平孔、俯角孔、仰角孔、地質勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等鉆孔施工過程中的開孔角度精確測量。具有體積小、重量輕、攜帶方便和不受煤礦井下電磁干擾與鐵磁材料影響的特點。數字顯示鉆孔的開孔姿態參數(傾角和方位角)。帶激光指示、激光測距功能。
使用場所:可用于煤礦井下含有甲烷、煤塵爆炸危險場所。
二，基本參數
1、定向儀基本參數
(1)儀器內置光纖陀螺(三組)和石英加速度計來自主測量井下鉆機開孔時的方位角和俯仰角
(2)測量范圍:傾角-90°~90°，方位角0°~-360°
(3)測量精度:傾角士0.3°，方位角土0.5°。
(4)重復性:固定方位情況下，多次尋北結果偏差小于2
(5)時間漂移:固定方位情況下，尋北后連續工作，1小時方位角漂移小于0.5°。
(6)工作時間:大于72h。
(7)重量:小于2.4kg.
(8)儀器尺寸:小于183x113x119mm
(9)礦用本安型鉆機開孔定向儀適用于煤礦井下高瓦斯、高粉塵、高溫度環境中垂直孔、水平孔、俯角孔、仰角孔、地質勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等鉆孔施工過程中的開孔角度精確測量
(10)具有體積小、重量輕、攜帶方便和不受煤礦井下電磁干擾與鐵磁材料影響的特點(11)數字顯示鉆孔的開孔姿態參數(傾角和方位角)
(12)帶激光指示、激光測距功能，測距0~100m，誤差小于3mm。
(13)可增配無線傳輸至平板電腦或者防爆手機(選配)。
2、使用環境條件
嚴格按煤礦安全有關規定使用，定向儀在下列條件中應能正常工作:
a.環境溫度為 0℃-40℃:
b、相對濕度:<95%:
c.大氣壓為80 kPa~106 kPa:
d.允許在甲烷和煤塵，但無破壞絕緣的腐蝕性氣體的場合中使用:
