在電機研發、生產和質量控制環節中，一套可靠的電機性能測試平臺是必不可少的核心裝備。它不僅關乎產品性能的客觀評價，更直接影響企業技術迭代速度和市場競爭力。本文將深入解析現代化電機測試平臺的核心功能模塊及其關鍵設計規范，為您構建或選型提供指導。
一、核心功能模塊：構建全測試能力
一個完整的電機測試平臺由五大核心模塊協同工作，共同確保測試數據的準確性、可重復性：
動力加載與模擬單元：電機工況的“再現者”
核心設備：四象限可回饋?zhàn)冾l器（如ABBACS880系列）、高動態響應測功機（磁粉式、電渦流式或電力測功機）、聯軸器與扭矩轉速傳感器。
核心功能：模擬電機實際運行中的各種負載工況（恒轉矩、恒功率、恒轉速、動態加載），實現快加減速、堵轉、過載等測試；四象限運行可將測試中產生的電能回饋電網，節能率可達85%以上。
關鍵指標：
轉矩響應時間：<10ms（確保動態工況真實模擬）
轉速控制精度：±0.05%FS（高精度穩態測試基礎）
大轉速/扭矩范圍：需覆蓋被測電機限參數120%以上
量回饋效率：>85%（顯著降低長期測試成本）
精測量與傳感單元：數據的“捕獲者”
核心設備：0.02級高精度功率分析儀（如橫河WT5000）、高線性度扭矩傳感器（如HBMT40系列）、多通道溫度巡檢儀、高精度電流/電壓傳感器、振動噪聲傳感器、數據采集卡。
核心功能：實時、同步、高精度采集電機運行中的電氣參數（電壓、電流、功率、功率因數、諧波）、機械參數（轉速、扭矩、輸出功率、效率）、熱參數（繞組、軸承、外殼溫度）以及振動噪聲等物理量。
關鍵指標：
功率測量不確定度：<0.1%（滿足IEC60034-2-1等標準嚴苛要求）
扭矩測量精度：±0.05%FS（保證效率計算準確）
溫度分辨率：0.1°C（精監控溫升）
采樣率：>100kS/s（捕捉瞬態和高速動態過程）
通道間同步精度：<100ns（避免相位差導致功率計算誤差）
環境模擬單元：條件的“創造者”
核心設備：步入式高低溫濕熱試驗箱、鹽霧腐蝕試驗箱、低氣壓（海拔）模擬艙、防塵防水試驗設備、多軸振動臺。
核心功能：模擬電機實際應用中可能遭遇的各種嚴酷環境，驗證其環境適應性、可靠性與壽命。
關鍵指標：
溫濕度范圍：-40°C至+180°C，10%RH至98%RH（覆蓋絕大多數工業及特殊環境）
溫變速率：≥5°C/min（加速溫度循環測試）
鹽霧沉降量：1~2ml/80cm²/h（符合GB/T10125等標準）
低氣壓范圍：可模擬海拔5000米（約70kPa）或更高
振動能力：按IEC60068-2-6，頻率5Hz~2000Hz，加速度可達20g
構建或選擇電機測試平臺須遵循嚴格的工程設計規范，確保其長期穩定運行并輸出可信數據：
精度溯源體系：
建立完整的量值傳遞鏈，定期使用更高等級標準器（如A高精度功率標準源）對平臺傳感器、儀器進行校準。
校準需覆蓋全量程，多點校準，確保不確定度滿足要求（如功率測量年校準不確定度<0.05%）。
嚴格遵循國際計量規程（如JJG622-2021《交流電能表檢定規程》、ISO/IEC17025）。
低干擾電氣與接地：
接地網：為測試平臺建立專用接地，接地電阻<0.5Ω，與大功率設備接地嚴格分開，避免地環路干擾。
線纜：測量信號線使用雙線（如STP），蔽層單點接地。動力線與信號線分層走線或保持足夠距離。
高共模制：選用CMRR>120dB的測量設備，抑共模噪聲（噪聲電壓<1mV）。
機械動力學匹配：
慣量匹配：負載端（測功機+聯軸器）的轉動慣量應覆蓋被測電機轉子慣量(Jm)的0.2~5倍范圍，避免因慣量不匹配導致振蕩或響應遲緩。
高剛性低振動：

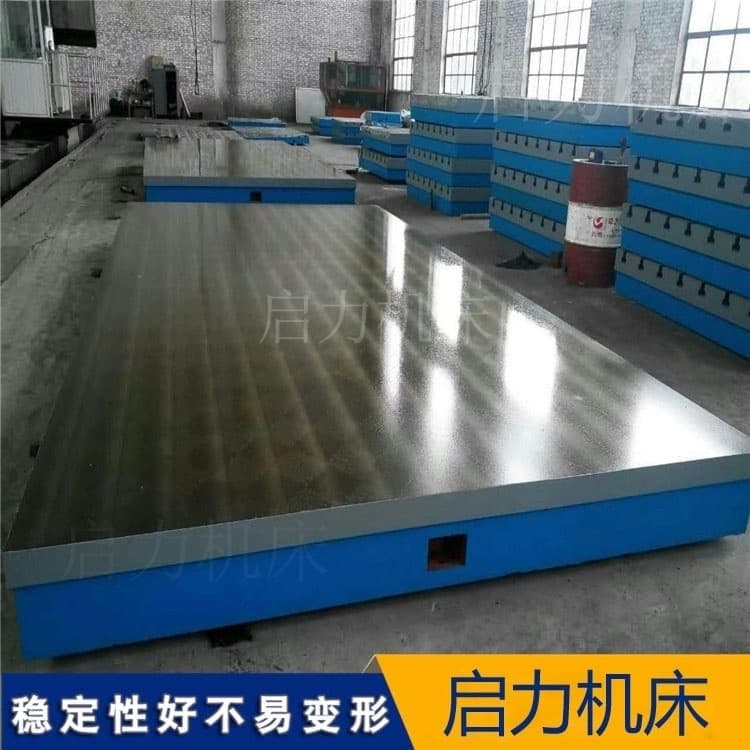

采用高剛性、低熱變形基座（如花崗巖或聚合物混凝土）。
使用高性能隔振器（主動空氣彈簧或機械隔振）將環境振動干擾降至低（<0.5µm/s）。
確保一階諧振頻率遠高于測試頻率（通常>500Hz）。
高同心對中：采用激光對中儀精細調整，確保電機軸與負載軸平行度≤0.02mm，徑向跳動≤0.01mm，減少附加損耗。
一套設計精良、符合嚴格規范的電機性能測試平臺，是企業提升研發效率、保障產品質量、贏得市場信任的核心基礎設施。深入理解其功能模塊的構成原理和關鍵設計規范，是進行科學選型、建設和可靠運行的基礎。投于可靠、面向未來的測試平臺，將為企業的技術創新和品質好提供久動力。
