曲軸檢驗平臺,鑄鐵曲軸檢測平臺,專用于曲軸檢驗的鑄鐵平臺
發表于：2023-11-16 12:01:38

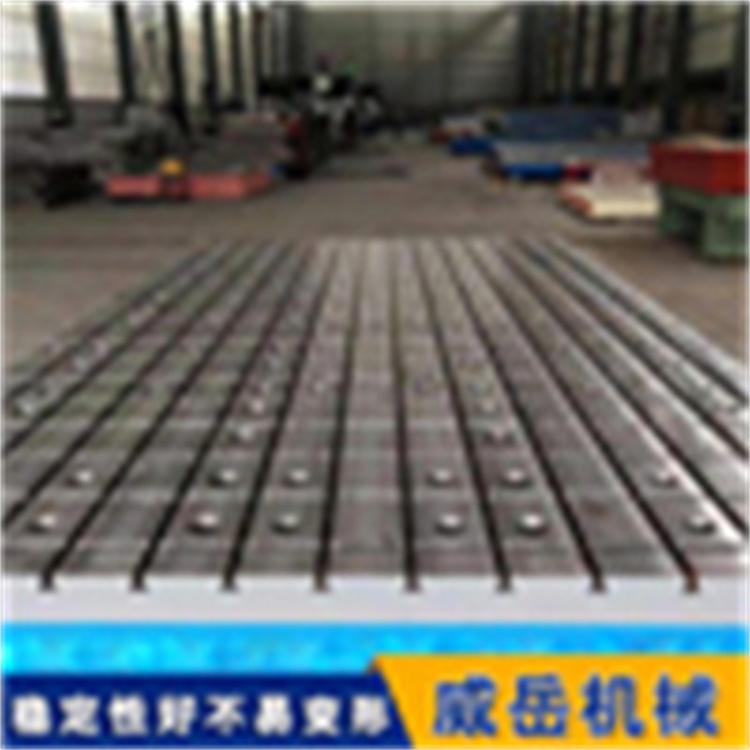

曲軸鑄鐵檢驗平臺是鑄鐵平臺的一種，主要作為檢驗曲軸幾何精度時基準面，是檢驗曲軸過程中必不可少的工具。曲軸鑄鐵檢驗平臺穩定性和底部加強筋和四圍的厚度關系 ，一般性的設計是2x6米的曲軸鑄鐵檢驗平臺的板面一般在70-80mm，平臺總重約10dun左右，整體高度是300mm。鑄鐵平臺厚度要求：主要包括平臺上工作面厚度，側圍厚度和高度，以及底面筋板的厚度、高度和密度。
鑄鐵平臺材質要求：強度鑄鐵HT200-300,硬度:HB170-240。人工退火：在回火窯經過600-700度高溫退火時效處理。
鑄鐵平臺自然時效：按國標標準應該是2-3年自然時效，由于此工序時間太長，企業受周轉影響已不可能等待那么長時間，多以激振器通過振動時效代替。雖然這種工藝的效果尚未明確，但在國際上已普遍使用。沙眼與氣孔：0級與1級平臺不允許有氣孔與沙眼，2級和3級可以用與平臺同材質固體填充氣孔沙眼。
曲軸檢驗鑄鐵平臺的材質為HT200-300.工作面硬度為HB170-240，須要兩次人工處理(人工退火600度-700度或震動時效)。
曲軸鑄鐵檢驗平臺規格一般為2000mm*4000mm，2000mm*5000mm，2000mm*6000mm， 2000mm*8000mm還有一些其他的規格需要根據廠家提供尺寸進行定做.
曲軸鑄鐵檢驗平臺精度一般按按 鑄鐵平臺GB/T 22095-2008標準，1級精度。
曲軸鑄鐵檢驗平臺安裝注意事項：
1.遠離振動源，熱源等，防止影響鑄鐵平臺的基準精度。
2.平臺精度高，要求要有 人員安裝調試。
3.平臺工作面要厚，保證曲軸放在鑄鐵平臺上以后，平臺的精度不變。
4.鑄鐵平臺的安裝要于地面結實，采用地腳螺栓或地錨器方式安裝。
5.為了防止承載心的偏移而發生傾覆或因負載過大而產生有害的變形，建議鑄鐵平臺的支撐點1000mm一個為宜。
鑄鐵檢驗平板主支點是指鑄鐵平板在加工、檢定和運用中與裝置基面或?qū)Ｓ弥Ъ苡|摸時，用作首要支承的有些。此刻的支承力系是停止?fàn)顟B(tài)。輔佐支點是指平板在運用時，為了避免承載心的偏移而發作傾覆或因負載過大而發作有害的變形所增設的支點。輔佐支點上的支力應小于主支點上的支力。鑄鐵平板通常采用灰鑄鐵或球墨鑄鐵進行鑄造�；诣F被稱為孕育鑄鐵，其以低廉的成本，良好的減震性、耐磨性、機械性能和鑄造性能被廣泛應用于鑄造行業中。
鑄鐵平臺材質要求：強度鑄鐵HT200-300,硬度:HB170-240。人工退火：在回火窯經過600-700度高溫退火時效處理。
鑄鐵平臺自然時效：按國標標準應該是2-3年自然時效，由于此工序時間太長，企業受周轉影響已不可能等待那么長時間，多以激振器通過振動時效代替。雖然這種工藝的效果尚未明確，但在國際上已普遍使用。沙眼與氣孔：0級與1級平臺不允許有氣孔與沙眼，2級和3級可以用與平臺同材質固體填充氣孔沙眼。
曲軸檢驗鑄鐵平臺的材質為HT200-300.工作面硬度為HB170-240，須要兩次人工處理(人工退火600度-700度或震動時效)。
曲軸鑄鐵檢驗平臺規格一般為2000mm*4000mm，2000mm*5000mm，2000mm*6000mm， 2000mm*8000mm還有一些其他的規格需要根據廠家提供尺寸進行定做.
曲軸鑄鐵檢驗平臺精度一般按按 鑄鐵平臺GB/T 22095-2008標準，1級精度。
曲軸鑄鐵檢驗平臺安裝注意事項：
1.遠離振動源，熱源等，防止影響鑄鐵平臺的基準精度。
2.平臺精度高，要求要有 人員安裝調試。
3.平臺工作面要厚，保證曲軸放在鑄鐵平臺上以后，平臺的精度不變。
4.鑄鐵平臺的安裝要于地面結實，采用地腳螺栓或地錨器方式安裝。
5.為了防止承載心的偏移而發生傾覆或因負載過大而產生有害的變形，建議鑄鐵平臺的支撐點1000mm一個為宜。
鑄鐵檢驗平板主支點是指鑄鐵平板在加工、檢定和運用中與裝置基面或?qū)Ｓ弥Ъ苡|摸時，用作首要支承的有些。此刻的支承力系是停止?fàn)顟B(tài)。輔佐支點是指平板在運用時，為了避免承載心的偏移而發作傾覆或因負載過大而發作有害的變形所增設的支點。輔佐支點上的支力應小于主支點上的支力。鑄鐵平板通常采用灰鑄鐵或球墨鑄鐵進行鑄造�；诣F被稱為孕育鑄鐵，其以低廉的成本，良好的減震性、耐磨性、機械性能和鑄造性能被廣泛應用于鑄造行業中。
