詳細說明

流體旋流器是一種常見的分離分級設備，常用離心沉降原理。當待分離的兩相混合液以一定壓力從旋流器周邊切向進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于粗顆粒與細顆粒之間存在粒度差，其受到離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒經旋流器底流口排出，而大部分細顆粒由溢流管排出，從而達到分離分級目的。
工作原理

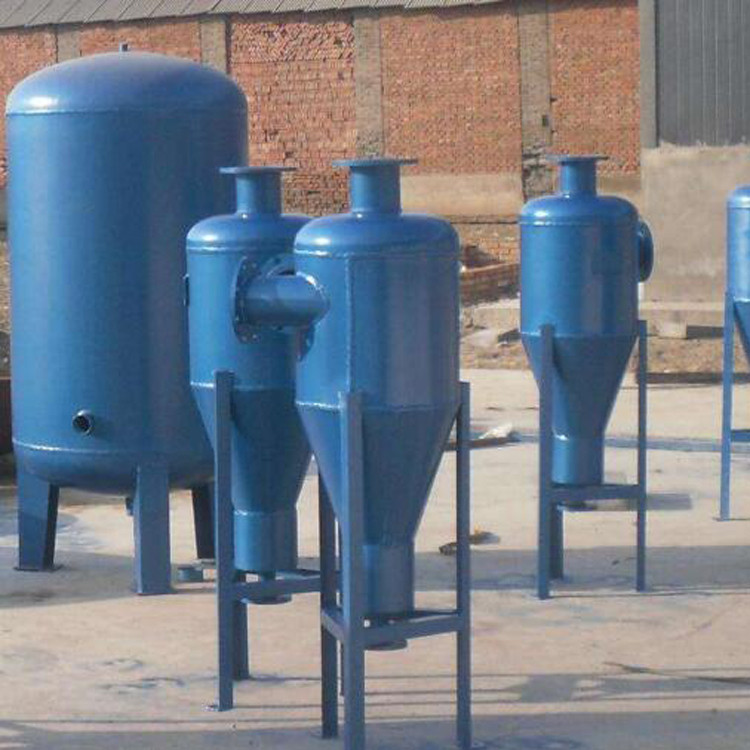

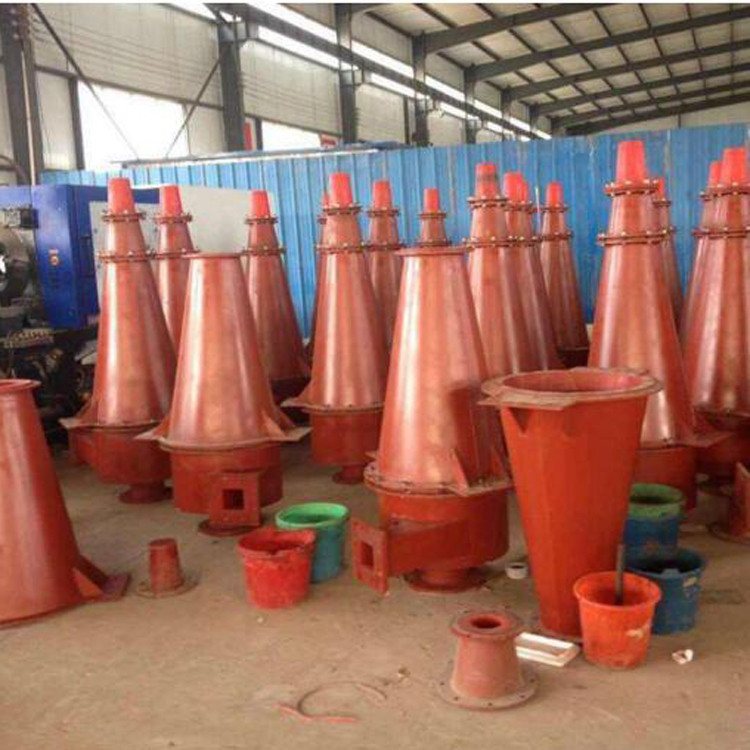

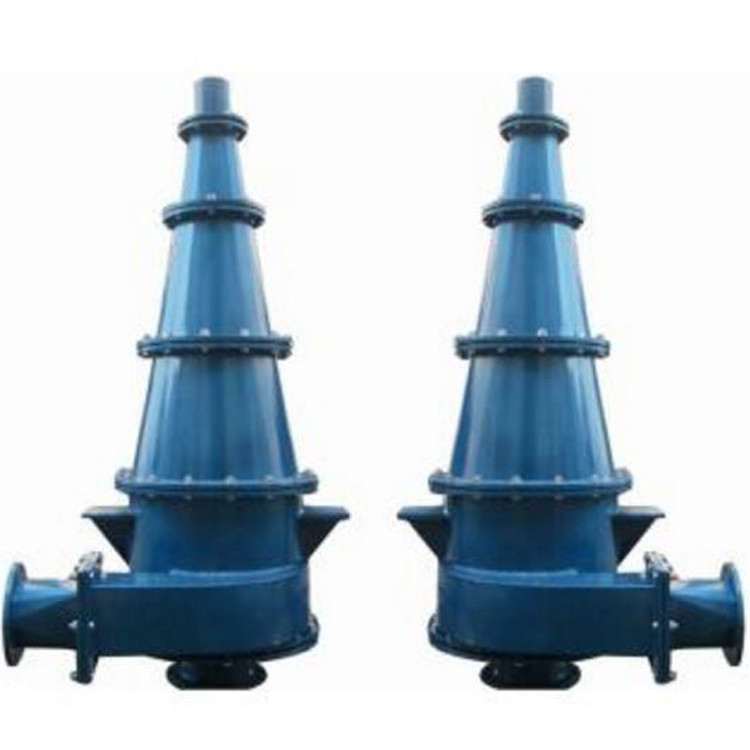

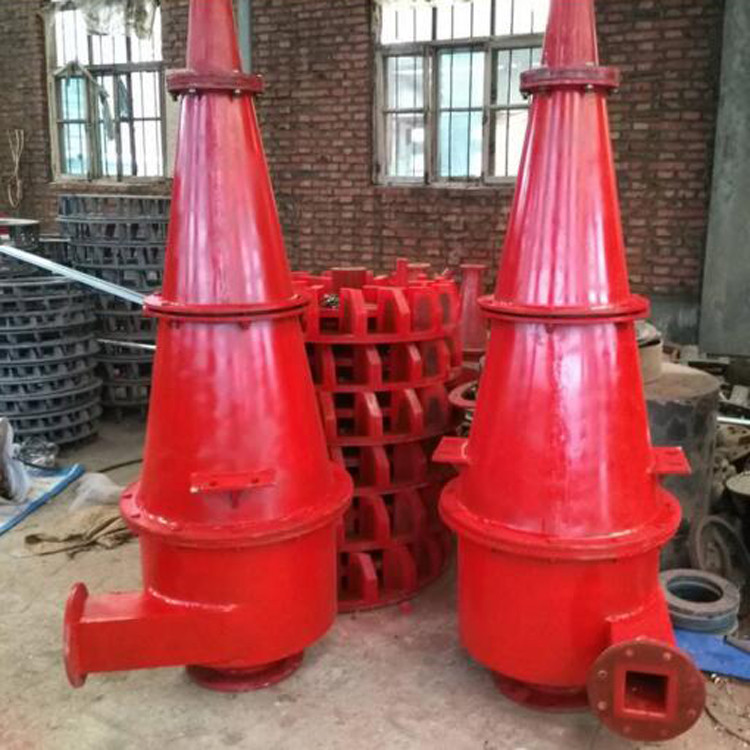

旋流器
作為離心力與重力復合力場的典型設備,因其結構簡單、占地面積小、安裝操作方便、運行成本低等優點而被廣泛地用于諸多領域。
旋流器的基本原理是將具有一定密度差的液-液、液-固、液-氣等兩相或多相混合物在離心力的作用下進行分離。將混合液以一定的壓力切向進入旋流器，在圓柱腔內產生高速旋轉流場�；旌衔镏忻芏却蟮慕M分在旋流場的作用下同時沿軸向向下運動，沿徑向向外運動，在到達錐體段沿器壁向下運動，并由底流口排出，這樣就形成了外旋渦流場；密度小的組分向中心軸線方向運動，并在軸線中心形成一向上運動的內渦旋，然后由溢流口排出，這樣就達到了兩相分離的目的。
