在鑄鐵平臺應用中，T型槽布局設計直接決定工件裝夾效率與定點精度——不合理的槽距可能導致工件“懸空固定”，單一的排布方式會限多面定點，而十字槽作為特殊布局形式，對工件定點精度的提升尤為顯著。本文先解析鑄鐵平臺T型槽布局的核心設計要點，再重分析十字槽如何優化定點精度，為機械加工、設備安裝場景提供設計與應用參考，助力提

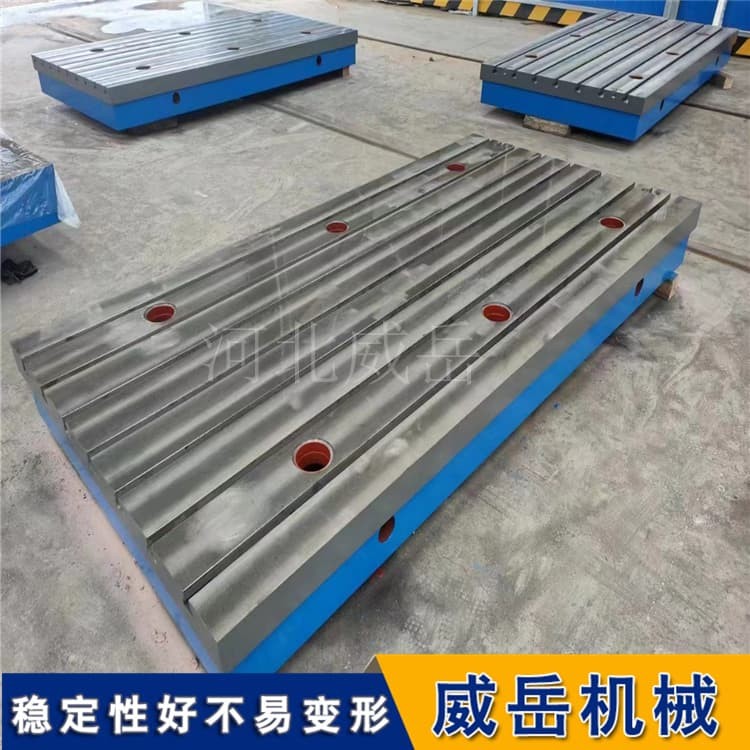

升工件加工與裝配質量。一、鑄鐵平臺T型槽布局核心設計要素：奠定定點精度基礎
T型槽布局需圍繞“適配性、穩定性、精度可控”三大原則，核心設計要素包括：

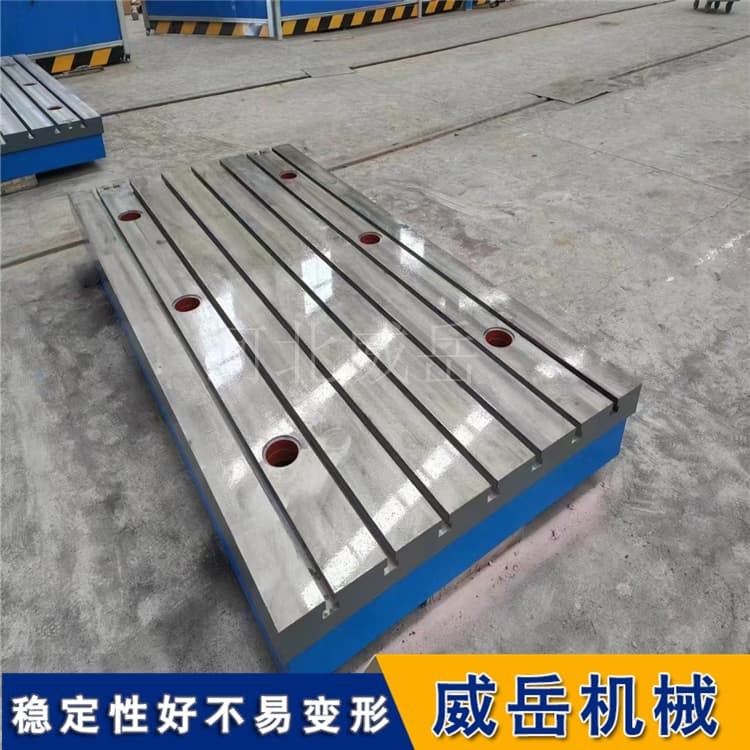

1.槽距與槽寬：適配工件固定需求
槽距設計：需按常見工件底座固定孔間距設定，主流標準槽距為150mm、200mm、300mm，確保80%以上常規工件可直接裝夾；特殊場景可增設加密槽（如100mm槽距），適配小型工件（如電子元件支架），避免因槽距過大導致工件固定點不足；

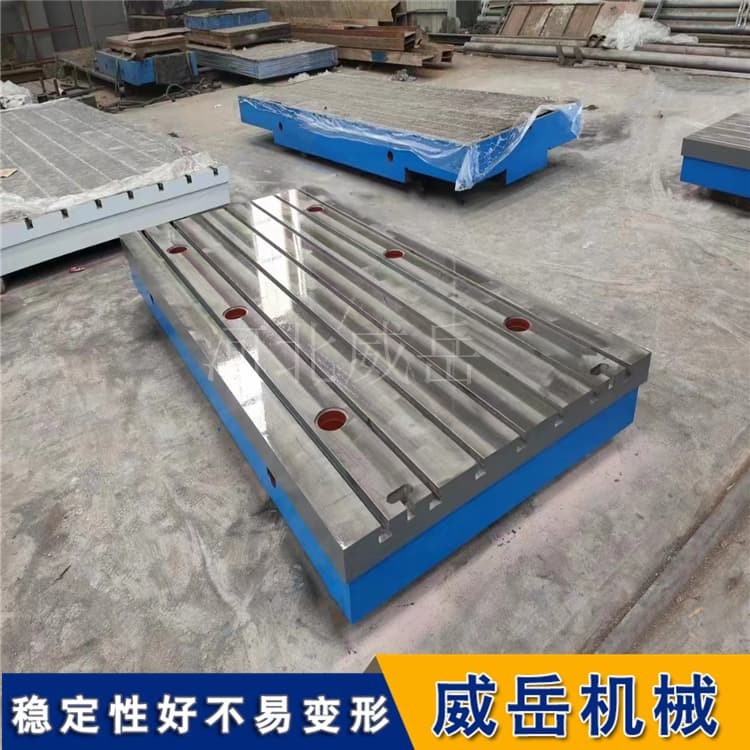

2.排布方式：匹配工件定點需求
常規排布：矩形排布（如200×200mm網格）適配規則形狀工件（如電機、減速器），可實現水平方向±50mm微調，滿足多工位裝夾需求；
十字槽排布：在平臺核心區域（如中500×500mm范圍）設計十字交叉槽，橫向與縱向槽垂直相交（垂直度誤差≤0.01mm/m），為工件提供雙向定點基準，是提升高精度定點的關鍵布局形式。
二、十字槽對工件定點精度的核心影響：雙向基準，減少偏差
十字槽通過“橫向+縱向”雙向槽體交叉設計，從定點穩定性、偏差控制、適配性三方面優化工件定點精度，具體影響如下：
1.提升定點穩定性：雙向約束，減少位移
雙向固定約束：常規單方向T型槽僅能限工件沿槽長方向的位移，而十字槽可通過橫向與縱向螺栓雙重固定，限工件X、Y兩個方向的移動（位移量≤0.005mm），避免加工或測試中因振動導致的工件偏移；
案例參考：加工齒輪箱箱體時，通過十字槽固定工件，箱體定點后的平面度誤差從0.03mm降至0.015mm，后續鏜孔工序的同軸度誤差控制在0.008mm以內，遠超單槽固定效果。
2.降低定點偏差：基準統一，減少累積誤差
雙向基準統一：十字槽交叉處為定點點，工件可圍繞點實現準對中（對中誤差≤0.01mm），避免常規多槽定點中“基準換算”導致的累積誤差（累積誤差可減少60%以上）；
鑄鐵平臺T型槽布局設計的核心是“按需適配”，而十字槽作為高精度定點的關鍵布局形式，其對工件定點精度的提升作用在加工、重型設備安裝中尤為顯著。合理設計十字槽的位置、垂直度與槽體參數，可大幅減少工件定點偏差，提升加工與裝配質量。在機械行業向發展的趨勢下，掌握十字槽布局設計要點，能讓鑄鐵平臺更好地發揮“基準載體”作用，為高精度生產筑牢基礎。
